发布时间：2025-04-02 09:14:54
破碎机背衬胶 环氧树脂填料 衬板快干型填充料
一、用途：
环氧树脂填料--背衬胶(破碎机衬板填充料)，用于破碎机的衬板与基体之间,碎石桶与夹套间隙,支撑圆锥体和保护层空间的填充/支撑,同时在设备受到破碎矿石的冲击或载荷振动时作为缓冲材料；也用于球磨机耐磨衬板和筒体间隙的结构补强,抗冲击振动。
二、性能特点：
低粘度，流动性好，渗透性强；操作方便，室温快速固化，缩短设备安装周期；抗压强度高，提高设备刚性，使衬板受压时变形减小，破碎粒度更均匀，避免对衬板的不均匀磨损，延长衬板使用寿命；安全环保。
三、性能指标：
改性环氧材料,双组分
颜色：A组分:蓝色，B组分: 棕色
粘度：A组分:10000 B组分:100±50mPa.s
密度：A组分1.75 B组分1.01g/cm3
固化后抗压强度:90 Mpa
固化后剪切强度: 17.2 Mpa
固化后硬度: 绍氏D85
固化后收缩率: 0.03%
配合比例(A：B）重量比9：1， 体积比 5:1
适用期：15min, 运行前***固化时间：12h
操作温度 0℃-30℃
固化后耐温 -50℃-160 ℃
四、使用工艺：
1清理和准备
清除锥体表面残余填充料，和与胶接触部位油污，脏物；装合锥体和衬板；用胶带等封住锥体/衬板配合面和环孔,以防漏胶，必要时保护轴上的螺纹；使用时尽量在5℃-30℃施工，冬季施工将A组分单独加热到25℃-35℃以降低粘度便于浇注。为便于下次拆卸，锥体和衬板表面可预涂适量机油或脱模剂。
2配胶
将搅拌器固定在低速手电钻上，打开A组分,搅拌1分钟，然后边将B组分倒入A组分桶中边用电动搅拌器搅拌,颜色均匀即可,一般搅拌时间不超过4分钟；
操作时间:从开始混合到灌装完毕总时间,不超过15分种(20℃数据)
3浇注

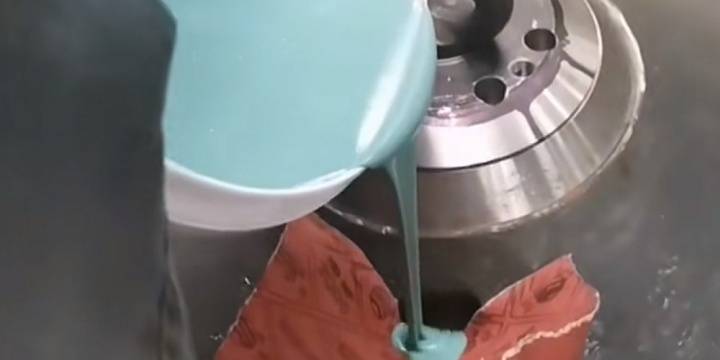

将混合好的胶液,沿锥体或衬板缝隙的一个地方注入，便于排气,必要时可用橡皮泥等做围堰引导，直到从缝隙顶溢出。不要将没有混合均匀（颜色不同）的胶注入。
4固化
放置固化4-24小时，温度对固化时间影响大,温度高固化快，夏季6小时可投入使用，冬季12小时可投入使用。
